ARTILLERIE FRANCAISE
Artillerie de campagne
Description du canon classique français
Pièce de 4 Pièce de 7 Pièce de 8 Pièce de 12
Pièce de 4 de montagne Canon obusier de 12 Canon à balles
Bibliographie succinte :
L'artillerie par le lieutenant-colonel Hennebert, Paris, Hachette, 1887
Histoire technique de l'artillerie en France par le général Challéat, 1933
Revue des Amis du Musée de l'Armée
Des canons de 1870 devant l'Hotel de ville de Verdun - (Carte postale ancienne (détail))
Description du canon classique français :
Projectiles des pièces rayées :
Obus oblong en fonte à ailettes en zinc |
Le réglage du tir repose sur la charge initiale en rapport
|
Boîte à mitrailles |
|
|
|
|
Pièce de 4 :

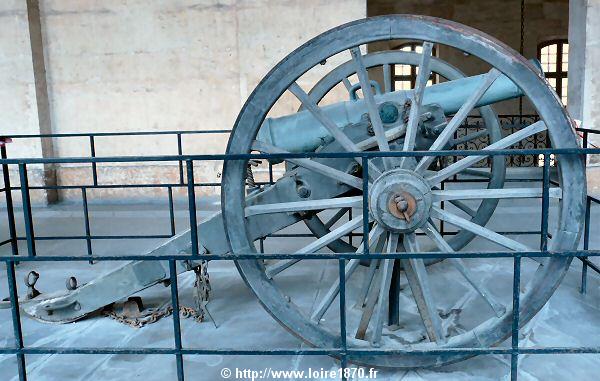

L'ADMIRABLE : Bronze fondu le 11 janvier 1862 à
Toulouse (Musée de l'Armée - Paris)
Canon de campagne de 4 - modèle 1858 la Hitte.
| A la demande de Napoléon III, le général de la Hitte et le commandant Treuille de Beaulieu menèrent une étude sur un type unique de canon de campagne. Ainsi fut adopté le canon de campagne de 4 à 6 rayures. Ce canon à chargement par la bouche a les caractéristiques suivantes : |
| Calibre : | 86.5 mm |
| Longueur de l'âme forée : | 140 cm |
| Longueur du tube : | 160 cm |
| Masse du tube : | 330 kg |
| Poids de l'affût : | 372 kg |
| canon en batterie : | 702 kg |
| Voiture- pièce (canon avec affût et avant-train réunis) : |
1275kg |
| Projectiles : | - Obus ordinaire de 3.7 kg à
12 ailettes en zinc - Obus à balles de 4.64 kg contenant une charge intérieure de 85g et 85 balles en plomb - Boîte à mitraille, sorte de cylindre en zinc contenant des balles en fer |
| Charge / Vitesse initiale / Portée : | A la charge maximum de 550 g, l'obus ordinaire a une vitesse initiale de 343mètres/s et une portée de 3200m pour un angle de tir de 17° |
| Cadence : | 2 coups et demi / minute |
Musée de l'Armée - Paris
Musée de l'Armée - Paris
Ces pièces de 4 étaient d'une grande mobilité et
tractées par 4 chevaux
Musée de l'Armée - Paris
Les lieux et dates de la fonte sont inscrits sur la plate-bande de culasse.
Deux hausses sont disposées sur le cul de lampe.
Musée de l'Armée - Paris
Les six rayures du canon au pas de 2.25 m
Musée de l'Armée - Paris

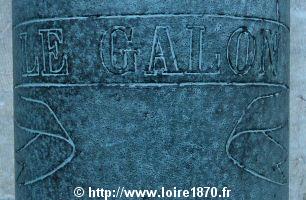

Chaque canon porte un nom qui est gravé en arrière de la tulipe
Musée de l'Armée - Paris
L'avant-train possède un coffre à munitions sur lequel s'assoient les servants.
|
L'opération de charge en douze temps exigeait l'emploi de l'écouvillon. D'où la chanson ... C'est le premier servant de gauche Il y a quarante couplets de cette force pour définir les
attributions des servants, des brigadiers, des sous-officiers, des capitaines
et des lieutenants. La réponse n'est pas encore faite |
|
Pièce de 7 :
|
|
Bronze fondu en 1870 par Périn & Cie |
|||||||||||||||
|
Caractéristiques :
|
Pièce de 7 de Reffye- système de culasse à vis
Pièce de 8 :
|
Les pièces de 8 sont des canons de campagne rayés.
Chargement par la bouche Caractéristiques :
|
|
Canon-obusier de 12 :
LE LASSAIGNE Bronze fondu en 1854 à Douai - Musée de l'Armée - Paris
Canon-obusier lisse à chargement par la bouche sur affût de 8, modèle 1853 dit "Canon de l'Empereur"
L'empereur Napoléon III est l'inventeur du canon-obusier, pièce pouvant lancer, à volonté, des boulets ou des obus.
| Calibre : | 121 mm |
| Longueur : | 191 cm |
| Masse du tube : | 630 kg |
| Poids de l'affût : | 569 kg |
| canon en batterie : | 1199 kg |
| Voiture- pièce (canon avec affût et avant-train réunis) : |
1950 kg |
| Projectile : | boulet de 6 kg ou obus de 5.6 kg |
L'ALLONGÉ Bronze fondu en 1855 à Douai - Musée de l'Armée - Paris
Pièce de 12 :
LE RAMEAU Bronze fondu en 1856 à Strasbourg - Musée de l'Armée - Paris
Canon de campagne rayé modèle 1853-59 à chargement par la bouche
Ancien canon lisse modèle 1853 modernisé par la rayure au système 1858 La Hitte
| Calibre : | 121.3mm |
| Longueur de l'âme forée : | 182 cm |
| Longueur du tube : | 191 cm |
| Masse du tube : | 620 kg |
| Poids de l'affût : | 569 kg |
| canon en batterie : | 1189 kg |
| Voiture - pièce (canon avec affût et avant-train réunis) : |
1950kg |
| Projectiles : | - Obus ordinaire de 11.5 kg à ailettes en zinc - Obus à balles - Boîte à mitraille |
| Vitesse initiale / Portée maximum : | 288 mètres/s / 3000m |

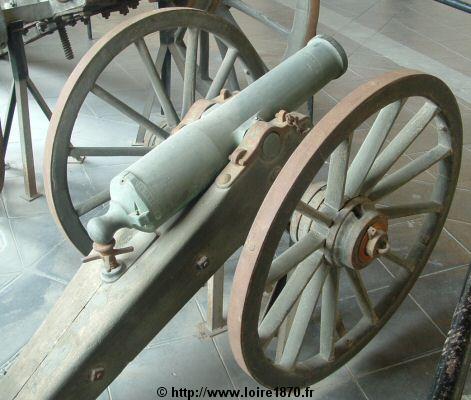

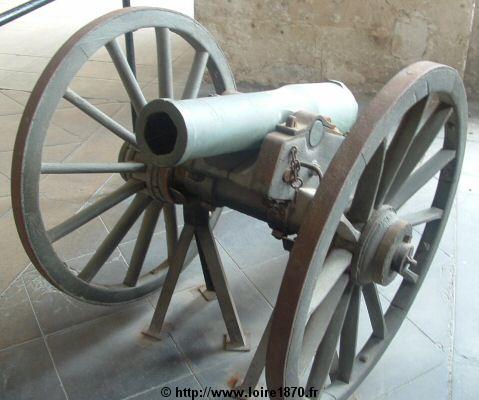

Pièce de 4 de montagne :
LE PÉTULANT Bronze fondu en 1862 à Toulouse - Musée de l'Armée - Paris
| Canon rayé à chargement par la bouche | modèle 1859 |
| Calibre : | 86 mm |
| Poids : | 101 kg |
| Longueur : | 82 cm |
| Poids en batterie : | 218 kg |
| Projectile : | obus explosif de 4kg |
